TBI/SFU01604-4滚珠丝杆出售 外循环 1:1定制
  • 产品价格:面议
  • 供 货 量:未提供
  • 所 在 地: 天津 天津
  • 联 系 人:张志清 女士   添加为商业伙伴
  • 有 效 期:2019年09月09日-2020年03月07日
详细信息
    用的循环方式有两种:外循环和内循环。滚珠在循环过程中有时与丝杠脱离接触的称为外循环;始终与丝杠保持接触的称为内循环。

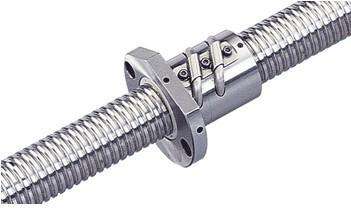

    1)外循环:外循环是滚珠在循环过程结束后通过螺母外表面的螺旋槽或插管返回丝杠螺母间重新进入循环。外循环滚珠丝杠螺母副按滚珠循环时的返回方式主要有端盖式、插管式和螺旋槽式。常用外循环方式端盖式;插管式;螺旋槽式。端盖式,在螺母上加工一纵向孔,作为滚珠的回程通道,螺母两端的盖板上开有滚珠的回程口,滚珠由此进入回程管,形成循环。插管式,它用弯管作为返回管道,这种结构工艺性好,但是由于管道突出螺母体外,径向尺寸较大。螺旋槽式,它是在螺母外圆上铣出螺旋槽,槽的两端钻出通孔并与螺纹滚道相切,形成返回通道,这种结构比插管式结构径向尺寸小,但制造较复杂。外循环滚珠丝杠外循环结构和制造工艺简单,使用广泛。其缺点是滚道接缝处很难做得平滑,影响滚珠滚道的平稳性。
    2)内循环:内循环均采用反向器实现滚珠循环,反向器有两种类型。圆柱凸键反向器,它的圆柱部分嵌入螺母内,端部开有反向槽。反向槽靠圆柱外圆面及其上端的圆键定位,以保证对准螺纹滚道方向。扁圆镶块反向器,反向器为一般圆头平键镶块,镶块嵌入螺母的切槽中,其端部开有反向槽,用镶块的外轮廓定位。两种反向器比较,后者尺寸较小,
    精度高
    滚珠丝杠副是一般是用世界水平的机械设备连贯生产出来的,特别是在研削、组装、检查各工序的工厂环境方面,对温度、湿度进行了严格的控制,由于完善的品质管理体制使精度得以充分保证。
    3、高速进给和微进给可能
    滚珠丝杠副由于是利用滚珠运动,所以启动力矩极小,不会出现滑动运动那样的爬行现象,能保证实现***的微进给。
    4、轴向刚度高
    滚珠丝杠副可以加与预压,由于预压力可使轴向间隙达到负值,进而得到较高的刚性(滚珠丝杠内通过给滚珠加予压力,在实际用于机械装置等时,由于滚珠的斥力可使丝母部的刚性增强)。
    5、不能自锁、具有传动的可逆性
    六、滚珠丝杠的保护
     滚珠丝杠副可用润滑来提高耐磨性及传动效率。润滑剂分为润滑油及润滑脂两大类。润滑油用机油、90~180号透平油或140号主轴油。润滑脂可采用锂基油脂。润滑脂加在螺纹滚道和安装螺母的壳体空间内,而润滑油通过壳体上的油孔注入螺母空间内。
     滚珠丝杠副和其它滚动摩擦的传动元件,只要避免磨料微粒及化学活性物质进入,就可以认为这些元件几乎是不产生磨损的情况下工作的。但如果在滚道上落入脏物,或使用肮脏的润滑油,不仅会妨碍滚珠的正常运转,而且使磨损急剧增加。
    TBI滚珠丝杆SCI系列尺寸表:
    原产地—-台湾,
    TBI滚珠丝杆简介
    TBI滚珠丝杆SCI特征:
    圆滑的动作性:滚珠螺桿具有比滑动螺桿更高的效率,所需扭矩只有 30% 以下。可轻易将直线运动变换為回转运动。
    优异的耐久性:TBI滚珠螺桿以累积多年的滚珠螺桿之生产技术荷基础,採用严谨的材料藉由高度热处理及加工技术,可供给耐久性的製品。滚珠螺桿即使给与预压,亦能维持圆滑的
    内循环系列FDIC6320,内循环系列FDIC8012,内循环系列FDIC10020,
    内循环系列FOIC2006,内循环系列FOIC2510,内循环系列FOIC2810,内循环系列FOIC3206,内循环系列FOIC4008,内循环系列FOIC5010,内循环系列FOIC6312,内循环系列FOIC8020,
    内循环系列RSIC1605,内循环系列RSIC2006,内循环系列RSIC2505,内循环系列RSIC3210,内循环系列RSIC4005,内循环系列RSIC5012,内循环系列RSIC6310,内循环系列RSIC8020,内循环系列RSIC10020, 内循环系列RDIC1605,内循环系列
    TBI/SFU01604-4滚珠丝杆出售
    产品名称——TBI滚珠丝杆DFV系列
    原产地——–台湾
    有效行程——根据要求定做
    联接轴径——根据要求定做
    购买滚珠丝杠需要了解:
    首先明确你使用滚珠丝杆的工作件的工作功率,及工作速度。然后选择原动机,再设计传动方案,滚珠丝杆属于传动方案中的一个机构。
    主要参数有:丝杆外径,导程。这两个参数决定了滚珠丝杆的负载(负荷及速度),它们是标准值,通过上面说的条件进行计算选择。还有一个在选择丝杆进行考虑的参数:滚珠列数(负载回路列圈数也决定负载能力)。其它的外形尺寸,滚珠螺母是依据丝杆、列数、循环方式、安装形式来确定,杆端尺寸及形式主要取决于安装形式。
    看图纸必看?
    TBI/SFU01604-4滚珠丝杆出售
